應用領域

鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測
支盤樁的成孔質量檢測
地下連續墻成槽質量檢測

符合標準

《公路橋涵施工技術規范》（JTG/T F50-2011）
《建筑樁基技術規范》（JGJ 94-2018）
《建筑地基基礎工程施工質量驗收規范》（GB 50202-2018）
《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程》（DB 29-112-2004）
《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程》（DGJ 32/TJ 117-2011）
《建筑基樁檢測技術規范》（DGJ 08-218-2003）
《灌注樁成孔質量檢測技術規程》（T/CECS 596-2019)
《地下連續墻檢測技術規程》（T/CECS 597-2019)
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）

參編相關規范

地下連續墻檢測技術規程T/CECS 597-2019
灌注樁成孔質量檢測技術規程T/CECS 596-2019

首創(chuàng )專利

一種基于選通聲波傳感器組的基樁檢測控制方法與裝置  ZL2015 1 0612786.7
一種成孔成槽檢測的控制方法及裝置   ZL2015 1 0349155.0
一種用于超聲波成孔成槽質量檢測的雙電纜絞車裝置ZL 2017 1 1191811.4
一種成孔成槽檢測裝置   ZL2015 2 0433789.X

產品榮譽

超聲波成孔質量檢測采集軟件榮獲中國軟件行業協會(huì )2018年度創(chuàng  )新軟件產品獎
榮獲中國儀器儀表學會(huì )科學技術獎三等獎
2019年中國發明協會(huì )——發明創(chuàng  )業獎項目獎銀獎
HGTB 獲得“黃鶴英才計劃”百萬資助，高新技術產品稱號
“超聲波成孔質量檢測系統”榮獲武漢市總工會(huì )第三屆“工友杯”職工創(chuàng  )新創(chuàng  )業大賽十佳創(chuàng  )新獎

技術特點

1、整套系統實現智能化。整個測試過程和探頭升降系統實現自動控制，實測數據和測試結果實現多模式顯示、且現場主機可直接打印輸出結果；
2、系統具備良好抗電磁干擾能力，整套系統充分考慮現場復雜的電磁環境，從電源供應到信號處理等各個環節均做了冗余性設計和獨特的信號處理，確保系統穩定可靠和測試結果準確；
3、線纜采用加強纖維材料，提升機械部分采用分離式設計，結構穩定，體積和重量大為減輕，工程現場調運方便；
4、超聲探頭盲區小，功率大，適應能力強。探頭最小可探測孔徑（槽寬）600mm，******可探測孔徑（槽寬）8000mm，******泥漿比重可達1.4，適合幾乎所有工程成孔成槽的檢測；
5、系統具有自校正功能，根據孔口孔徑值或槽口寬度值，自動對測試系統進行校準，保證測試結果準確可靠；

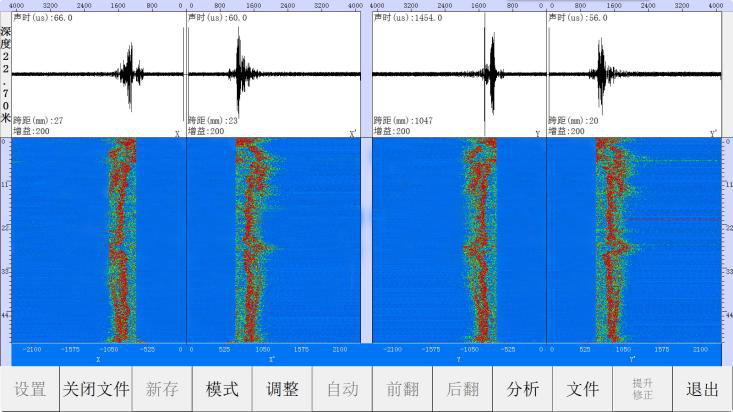

6、輸出結果內容豐富，直觀準確。現場檢測完成后，實時輸出兩個剖面影像圖、XX’和YY’剖面偏離曲線圖和數表（包括每個測點的深度值、實測聲時值、探頭距孔壁的距離、測點位置孔徑值、偏移值和垂直度）；

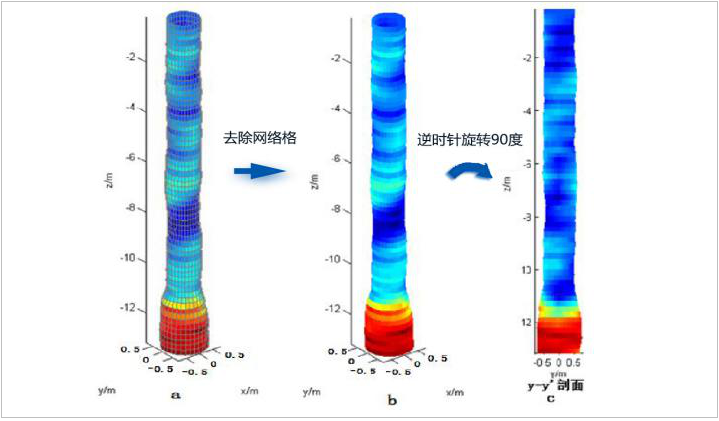

7、可輸出三維成孔情況效果圖；
8、工業級電容觸摸屏，觸感柔和，操作流暢精準，適應強光環境；
9、機身采用工程塑膠ABS+PC、耐高溫阻燃材料，抗沖擊性能高；
10、IP65級防塵防水設計，無懼惡劣環境；
11、實時監控無線上傳，支持4G、WiFi方式，實現智能云檢測；
12、內置4G模塊，可實現軟件在線一鍵升級；
13、9mm超薄大容量電池，電池可拆卸，保證野外工作不間斷；
14、軟件全新升級，操控界面更友好、便捷。

軟件著作權

2017SR681328
2016SR347122

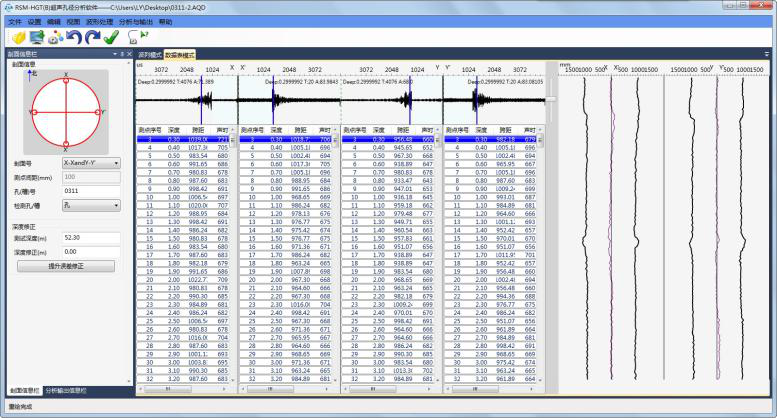

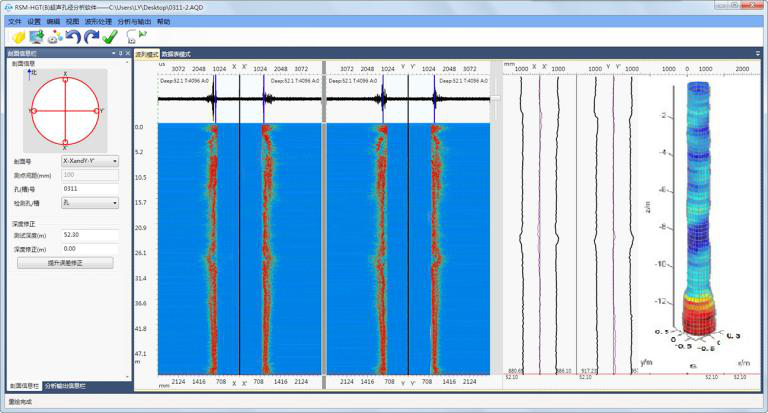

軟件界面

軟件特點

1、全面兼容WindowsXP/Win7/Win8/Win10操作系統；
2、可直接生成Word及Excel表格；
3、兼容各地規范，內置多種表格及報告格式，報告可批量輸出；
4、表頭欄目可自定義，適應各種報告需求；
5、界面友好，操作簡單；
6、成孔質量情況可生成三維模型；
7、支持快捷打印，現場可直接連接打印機打印檢測結果。

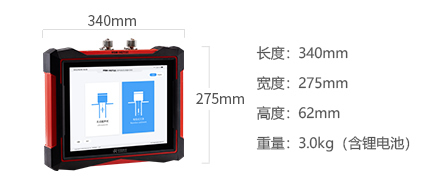

儀器規格重量

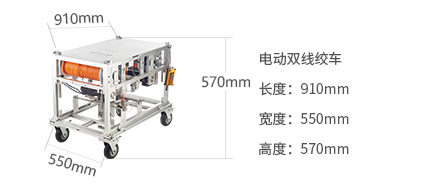

雙線絞車規格重量

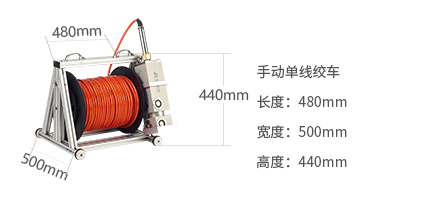

手動絞車規格重量
